Les applications de modélisation de la réalité les plus populaires de Bentley
Qu'est-ce que la solution Reality Modeling WorkSuite ?
- Logiciel de modélisation iTwin Capture
-
Produisez des modèles 3D des conditions existantes pour les projets d'infrastructure, à partir de photos et/ou de nuages de points. Ces maillages 3D très détaillés fournissent un contexte réel précis pour les décisions de conception, de construction et d'exploitation tout au long du cycle de vie d'un projet. Développez des maillages précis de la réalité à un coût abordable en investissant moins de temps et de ressources dans des appareils d'acquisition spécialisés et dans la formation associée. Vous pouvez facilement produire des modèles 3D à partir de photos prises avec une caméra ordinaire et/ou de nuages de points LiDAR capturés à l'aide d'un scanner laser, ce qui permet d'obtenir des détails fins, des arêtes nettes et une grande précision géométrique. Réduisez considérablement le temps de traitement grâce à la possibilité d'exécuter en parallèle deux instances du logiciel de modélisation iTwin Capture sur un même projet.
- Reality Data Management
-
Le service Reality Data Management est une solution de stockage, de gestion et de partage de données de la réalité basée sur le cloud. Améliorez votre collaboration en partageant de manière plus efficace les visuels du maillage de la réalité en 3D avec vos équipes. Reality Data Management est un service cloud qui étend l'environnement connecté de données de Bentley ProjectWise. Son objectif est de gérer, partager et diffuser en toute sécurité des maillages de la réalité et leurs sources d'entrée au sein des équipes de projet et des applications. Grâce à ce service, les équipes peuvent augmenter leur productivité et leur collaboration. Il vous permet de diffuser en continu de grandes quantités de données de modélisation de la réalité sans avoir besoin de matériel haut de gamme ou d'une infrastructure informatique complexe. Reality Data Management est accessible via les applications logicielles de Bentley, notamment MicroStation, Bentley Descartes, et bien d'autres encore. Les entreprises spécialisées dans les drones, la topographie et l'ingénierie peuvent facilement accéder à leurs maillages de la réalité en 3D créés en interne grâce au logiciel de modélisation iTwin Capture.
Produisez des modèles 3D des conditions existantes pour les projets d'infrastructure, à partir de photos et/ou de nuages de points. Ces maillages 3D très détaillés fournissent un contexte réel précis pour les décisions de conception, de construction et d'exploitation tout au long du cycle de vie d'un projet. Développez des maillages précis de la réalité à un coût abordable en investissant moins de temps et de ressources dans des appareils d'acquisition spécialisés et dans la formation associée. Vous pouvez facilement produire des modèles 3D à partir de photos prises avec une caméra ordinaire et/ou de nuages de points LiDAR capturés à l'aide d'un scanner laser, ce qui permet d'obtenir des détails fins, des arêtes nettes et une grande précision géométrique. Réduisez considérablement le temps de traitement grâce à la possibilité d'exécuter en parallèle deux instances du logiciel de modélisation iTwin Capture sur un même projet.
Le service Reality Data Management est une solution de stockage, de gestion et de partage de données de la réalité basée sur le cloud. Améliorez votre collaboration en partageant de manière plus efficace les visuels du maillage de la réalité en 3D avec vos équipes. Reality Data Management est un service cloud qui étend l'environnement connecté de données de Bentley ProjectWise. Son objectif est de gérer, partager et diffuser en toute sécurité des maillages de la réalité et leurs sources d'entrée au sein des équipes de projet et des applications. Grâce à ce service, les équipes peuvent augmenter leur productivité et leur collaboration. Il vous permet de diffuser en continu de grandes quantités de données de modélisation de la réalité sans avoir besoin de matériel haut de gamme ou d'une infrastructure informatique complexe. Reality Data Management est accessible via les applications logicielles de Bentley, notamment MicroStation, Bentley Descartes, et bien d'autres encore. Les entreprises spécialisées dans les drones, la topographie et l'ingénierie peuvent facilement accéder à leurs maillages de la réalité en 3D créés en interne grâce au logiciel de modélisation iTwin Capture.
Reality Modeling WorkSuite
- Créez, partagez et travaillez avec une seule solution
- Créez des modèles géométriques techniques
- Produisez des maillages 3D avec une texture de haute qualité
- Automatisez le workflow de création de maillages 3D
*Les prix peuvent varier selon les régions. Pour plus d'options, veuillez consulter la section Licences et abonnements.
Parole d'utilisateur
Grâce à ces méthodes de collecte de données, le gouvernement peut réaliser des économies annuelles d'au moins 5 millions de dollars de Singapour, avec un cycle de renouvellement tous les deux ans.
— Hui Ying Teo, géomètre principal, Singapore Land Authority
Témoignages utilisateurs

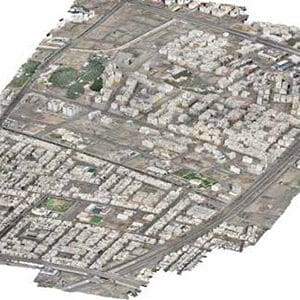

Khatib & Alami
Le jumeau numérique améliore les plans en cas d'inondations
ContextCapture et LumenRT ont permis d'améliorer l'efficacité, de réduire les coûts et de livrer le projet avant la date prévue.
AEGEA
La plus grande carte 3D des infrastructures d'assainissement du Brésil (numérisation de Rio de Janeiro)
En exploitant ContextCapture et les applications de modélisation ouvertes de Bentley, Aegea a traité un total de 156 000 photos capturées par drone pour générer un maillage de la réalité en 3D et un jumeau numérique de 13 États brésiliens.
MRT Jakarta développe le transport durable
L'utilisation des applications de jumeaux numériques de Bentley a permis d'économiser 10 % de temps de travail et de réduire de 90 % la quantité de documents papier.
Grâce à AssetWise et SYNCHRO, PT MRT Jakarta espère réduire au maximum les coûts de construction et les dépassements de délais pour réaliser le projet dans les temps.
FAQs
Oui. Le logiciel de modélisation iTwin Capture est la solution la plus polyvalente du marché et permet d'extraire automatiquement des détails à partir de photos de toutes résolutions. Vous pouvez effectuer correctement le référencement en utilisant les points de contrôle de vos jeux de données.
Notre base de données d'appareils photo prend en charge les modèles les plus populaires d'appareils photo fisheye tels que GoPro et DJI. Les appareils photo à 360 degrés ne permettent pas la reconstruction en 3D du processus. Ils résultent généralement d'une fusion d'images planes qui peuvent être utilisées comme entrées individuelles pour exécuter la reconstruction 3D.
Oui. La plupart des formats RAW des fabricants d'appareils photo sont pris en charge, mais actuellement seul le canal 8 bits est utilisé.
Oui. Le logiciel de modélisation iTwin Capture accepte en entrée des vidéos aux formats MP4/WMV/AVI/MOV/MPEG et extrait automatiquement une image en fonction d'une période définie par l'utilisateur.
La création de masques ou l'égalisation des couleurs peut être exécutée sans problème avant le traitement par le logiciel de modélisation iTwin Capture. Mais toute modification géométrique (rognage, rotation, distorsion...) des images est interdite, car elle entraînerait des erreurs.
Oui. Vous pouvez importer un fichier OPT ou ajouter un appareil photo à votre base de données et saisir ses paramètres d'étalonnage spécifiques, tels que les paramètres de distorsion, le point principal et la longueur focale.
Nous recommandons que chaque partie de la scène soit capturée sur au moins 3 photos voisines. Le chevauchement doit alors être supérieur à 60 % dans toutes les directions.
Il est recommandé d'utiliser un appareil photo doté d'un capteur de taille raisonnable (en mm) et d'une longueur focale fixe. Les différentes propriétés de l'appareil photo dans un même projet sont bien gérées par le logiciel de modélisation iTwin Capture Modeler. Cependant, il est conseillé de maintenir autant que possible des conditions cohérentes tout au long du processus de capture. Vous obtiendrez ainsi un ajustement précis de l'ensemble des paramètres.
Les points de contrôle au sol (GCP) ne sont pas obligatoires, mais fortement recommandés pour géoréférencer avec précision le modèle, corriger la dérive sur les acquisitions de corridors, augmenter la précision sur l'altitude, enregistrer différents jeux de données dans le même projet, évaluer la précision de l'aérotriangulation dans les rapports formels.
Il est toujours préférable de disposer d'un jeu de données géolocalisées complet et précis. Cependant, si aucune information n'est disponible, le logiciel de modélisation iTwin Capture peut toujours gérer l'alignement des images et effectuer le géoréférencement en se basant sur les données disponibles. La qualité du géoréférencement sera liée à la précision des géotags disponibles.
Aucune information de ce type n'est requise. Toutefois, si les images sont répertoriées dans un fichier externe à colonnes contenant des coordonnées 3D, cela facilitera et accélérera l'alignement de l'imagerie.
Nous proposons un guide d'acquisition complet qui décrit toutes les meilleures pratiques pour acquérir des photos dans un but spécifique. Il est possible d'acquérir des verticales lors d'un premier vol, puis d'acquérir des obliques et d'ajouter les deux au même projet.
Pas pour l'instant. Nous pensons que notre travail consiste à fournir le meilleur logiciel de traitement. Nous coopérons également avec les principaux fabricants de drones qui ont déjà leurs propres solutions de planification de mission.
Le logiciel traite toutes les images de la même manière, quelle que soit leur orientation, y compris les images obliques.
Il existe plusieurs méthodes pour mettre à l'échelle et géoréférencer un modèle : au moyen de géotags incorporés dans les photos, de points de contrôle au sol, ou en ajoutant manuellement des points de liaison dans les photos et en définissant une contrainte d'échelle.
Les parties statiques seront reconstituées. Le logiciel de modélisation iTwin Capture offre une fonction de zone de délimitation pour empêcher la reconstruction indésirable de l'arrière-plan, en excluant les éléments en mouvement tels que les voitures et les personnes.
Le logiciel de modélisation iTwin Capture intègre un module de retouche permettant d'effectuer des opérations de nettoyage de base (limage des trous, élimination des parties flottantes, aplanissement des surfaces...). Il permet également l'exportation au format OBJ qui sera pris en charge par tous les outils d'édition 3D. Après avoir été retouché par un tiers, le maillage de la réalité peut être réimporté dans le logiciel de modélisation iTwin Capture pour être mis à jour.
Les maillages de la réalité au format 3Dtiles peuvent être manipulés, classés et annotés dans MicroStation et la visionneuse web du logiciel Bentley iTwin Capture.
La précision globale est d'environ 1 à 2 pixels (résolution = taille projetée d'un pixel sur la scène, également appelée distance d'échantillonnage au sol pour les acquisitions aériennes) dans un plan perpendiculaire à l'acquisition, et de 1 à 3 pixels le long de la direction principale de l'acquisition.
Oui, la précision absolue du maillage de la réalité augmentera si les données d'entrée (positions des appareils photo) sont définies avec précision.
Chaque processus d'acquisition peut bénéficier d'un appareil photo spécifique. Cependant, toutes les caméras, du simple smartphone aux systèmes de caméras aériennes multidirectionnelles hautement spécialisées, sont prises en charge par le logiciel de modélisation iTwin Capture. Ce qui est important, c'est le modèle de capture, la résolution (taille projetée des pixels sur la scène), la netteté des photos et une longueur focale fixe.
Absolument ! Vous pourrez ainsi donner vie à n'importe quel contexte capturé en quelques minutes seulement. Le format 3SM sera mieux adapté à cette fin.
Les modèles de zones urbaines générés par le logiciel de modélisation iTwin Capture sont assimilés à LOD3 CityGML, mais ne sont accompagnés d'aucune sémantique.
Les modèles 3D géoréférencés peuvent être superposés à des scans laser. Ainsi, les utilisateurs pourront obtenir le meilleur des deux mondes, soit pour compléter une acquisition LiDAR avec des photos, soit pour extraire plus de détails et augmenter la précision pour la même zone.
Le logiciel modélisation iTwin Capture produit des maillages multirésolution au format KML, qui peuvent être directement chargés dans Google Earth.
OpenCities Map, ArcGIS d'Esri, SuperMap, et plus généralement tout logiciel de SIG ou de visualisation 3D compatible avec un format de mosaïque multirésolution (OpenCities Planner, Unity 3D, OpenSceneGraph, BlazeTerra d'Eternix, etc.).
Les mosaïques 3D 3SM et Cesium seront compatibles avec la visionneuse Web iTwin JS.
Tous les produits compatibles avec les plateformes V8i SS4, CONNECT et DGNDB prendront en charge les formats 3SM et 3MX. Descartes, Map, ABD, OpenRoads ConceptStation, etc.
Le logiciel de modélisation iTwin Capture peut exporter des fichiers au format STL ou OBJ, largement acceptés par les imprimantes 3D.
Cela représente environ 150 Mo pour un projet similaire. 100 fois plus léger qu'un nuage de points LAS coloré et 22 fois plus léger que le format POD.
Oui. Le logiciel de modélisation iTwin Capture peut produire des modèles aux formats LAS, LAZ, OPC et POD (nuage de points).
Pour les besoins en matière de communication, LumenRT fera très bien l'affaire. Nous allons améliorer la marque OpenFlow pour une analyse plus technique.
MicroStation charge le système de référence spatiale (SRS) utilisé pour produire le fichier 3SM et référence le modèle en conséquence.
Dans le logiciel de modélisation iTwin Capture, il existe une fonction appelée « Ajuster les photos sur le nuage de points » qui exécute automatiquement l'alignement avant la reconstruction 3D.
Oui, le système de référence spatiale est sélectionné au stade de la production par l'utilisateur dans une bibliothèque dédiée.
La visionneuse de données de la réalité Bentley iTwin est le moyen le plus approprié pour partager avec les parties prenantes. Elle permet d'afficher des 3DTiles hébergées sur Reality Data Management, permettant la navigation photographique, l'annotation et la gestion des autorisations.
La détection des collisions peut être effectuée dans MicroStation (sur des extraits du maillage), ou sur des nuages de points dans diverses solutions, mais pas dans une visionneuse, que ce soit sur le web ou sur un ordinateur de bureau.
Cette opération est entièrement automatique dans la mesure où les jeux de données d'entrée sont appropriés (chevauchement, netteté, propriétés optiques, etc.).
Oui. Il existe un rapport à la fin de l'AT, contenant les différentes valeurs RMS ainsi que les paramètres de traitement. Les mesures de qualité sont également visibles dans l'affichage 3D.
Le temps de production est considéré comme un temps d'horloge. La vitesse de production moyenne observée, sur un poste de travail adapté, est d'environ 20 Gpix par moteur et par jour.
Soit par des points de contrôle, soit par des géotags avec les photos.
Grâce à une interface utilisateur dédiée dans le logiciel, vous pouvez également les charger dans un fichier texte et les identifier dans vos photos.
Soit en géoréférençant le modèle, soit en ajoutant des points de liaison manuels avec une contrainte de distance dans l'éditeur.
Oui, Bentley Descartes ou iTwin Capture Manage & Extract sont dédiés à ce type d'application.
Le logiciel de modélisation iTwin Capture peut effectuer de telles opérations. L'extraction de traits caractéristiques s'appuie sur des modèles entraînés par l'IA, disponibles sur la page Communautés dédiée. L'extraction de sol en fait partie.
Oui, si vous utilisez la visionneuse 3D incluse dans le logiciel modélisation de iTwin Capture. Les utilisateurs peuvent mesurer des coordonnées, des distances, des différences de hauteur, des surfaces et des volumes. Dans la visionneuse web, seules les coordonnées, les distances et les différences de hauteur peuvent être mesurées.
Les volumes sont calculés en se référant soit à un plan moyen créé à travers le polygone de sélection géoréférencé, soit à un plan personnalisé à une hauteur spécifique.
Non. C'est ce qui rend le logiciel de modélisation iTwin Capture si unique. Les modèles de villes ou de ponts peuvent facilement atteindre des dizaines de Go sur un disque dur et être diffusés via un serveur Web ou local, grâce à l'architecture multirésolution et à l'optimisation du maillage.
Acquisition de photos ! La reconstruction devient facile lorsque les photos sont de bonne résolution, nettes et bien superposées.
Le logiciel s'applique à n'importe quel jeu de données photographiques, aériennes, terrestres, extérieures, intérieures, tant que les objets de la scène sont statiques (s'ils bougent trop, ils seront automatiquement supprimés). Pour prendre de meilleures photos à l'intérieur, il est recommandé de se déplacer latéralement en se tenant dos à un mur. Prenez des photos dans différentes directions vers l'avant, en inclinant légèrement l'appareil vers le haut, vers le bas, vers la droite et vers la gauche. Le guide d'acquisition contient des informations supplémentaires sur cette procédure.
